色婷婷精品大在线视频_中文一区二区_亚洲精品www_激情久久免费视频

        布氏硬度試驗是壓入硬度試驗之一種，其測量值用HB或BHN表示。 布氏硬度測量的優(yōu)點是具有較高的測量精度，壓痕面積大，能在較大范圍內(nèi)反映材料的平均硬度，測得的硬度值也較準確，數(shù)據(jù)重復性強。

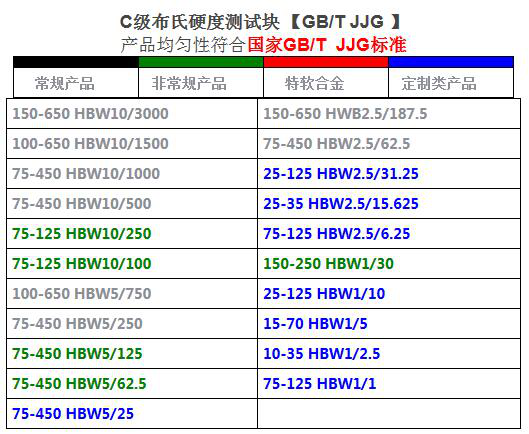

        布氏硬度范圍:8~650HBW

        布氏硬度的測定原理是用一定大小的試驗力F(N),把直徑為D（mm）的淬火鋼球或硬質合金球壓入被測金屬的表面（圖1），保持規(guī)定時間后卸除試驗力，用讀數(shù)顯微鏡測出壓痕平均直徑d (mm)，然后按公式求出布氏硬度HB值，或者根據(jù) d 從已備好的布氏硬度表中查出HB值。

特點：

        一般來說，布氏硬度值越小，材料越軟，其壓痕直徑越大；反之，布氏硬度值越大，材料越硬，其壓痕直徑越小。布氏硬度測量的優(yōu)點是具有較高的測量精度，壓痕面積大，能在較大范圍內(nèi)反映材料的平均硬度，測得的硬度值也較準確，數(shù)據(jù)重復性強。

應用：

        布氏硬度測量法適用于鑄鐵、非鐵合金、各種退火及調(diào)質的鋼材，不宜測定太硬、太小、太薄和表面不允許有較大壓痕的式樣或工件。

國家標準(GB231-84)規(guī)定布氏硬度試驗時，常用的0.102F/D的比例為30、10、2.5三種，根據(jù)金屬材料的種類、試樣硬度范圍和厚度的不同，按下表（布氏硬度試驗規(guī)范）選擇試驗壓頭（鋼頭）的直徑D、試驗力F及保持時間。

        由于金屬材料有硬有軟，被測工件有厚有薄，有大有小，如果只采用一種標準的試驗力F和壓頭直徑D，就會出現(xiàn)對某些工件和材料的不適應的現(xiàn)象。因此，在生產(chǎn)中進行布氏硬度試驗時，要求能使用不同大小的試驗力和壓頭直徑，對于同一種材料采用不同的F和D進行試驗時，能否得到同一的布氏硬度值，關鍵在于壓痕幾何形狀的相似，即可建立F和D的某種選配關系，以保證布氏硬度的不變性。
