技術指標 ：

    該檢定裝置主要用來檢定額定電壓≤5000V的各類絕緣電阻表，也可在絕緣電阻表生產、修理中作標準器具。

其電阻器部分可單獨使用。數字表部分可測最高5000V的直流電壓和最大20mA的直流電流。

本檢定裝置的主要技術性能如下：
㈠標準數字表
1、測量范圍：
電壓分兩檔：0～500V  0～5000V    短路電流：0～2mA    0～20mA
2、基本誤差：

直流電壓	≤500V：  ±（0.4%讀數+0.1%滿度)
	＞500V：  ±（0.5%讀數+0.5%滿度)
峰值電壓	≤500V：  ±（1%讀數+0.5%滿度)
	＞500V：  ±（0.5%讀數+0.5%滿度)
短路電流	±（0.3%讀數+0.2%滿度)

3、數字表的響應時間約25秒。
㈡ 標準電阻器

1、標準電阻器由八個電阻盤組成即9×104 MΩ+10×（103+102+10+1+0.1+0.01+0.001）MΩ，0～101111.110MΩ，

最小步進1KΩ，最高耐壓5KV。

2、各十進盤的等級指數和最高使用電壓或電流

十進盤阻值	×10000	×1000	×100	×10	×1	×0.1	×0.01		×0.001
（MΩ）
等級指數	5	2	1	0.2
最高使用電壓或電流	5000V			2500V	500V	8mA	2 mA

3、殘余電阻值小于0.1Ω，變差不大于0.01Ω。
4、環境參考條件：20+2-3 ℃，相對濕度：50%±10%.
5、標稱使用環境:溫度23±5℃，相對濕度：25%～70%。
6．線路對外殼的絕緣電阻：≥1×1012Ω。
7．線路對外殼的絕緣強度應能承受50Hz正弦波電壓8KV一分鐘試驗。
8、電源電壓:220V，AC50HZ。
9、外形尺寸：530mm×250mm×170mm。
10、重量：約17kg。
 三、面板設置及說明

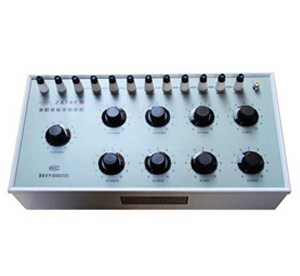

本檢定裝置由標準數字表和標準電阻器兩部分組成。

1、 標準數字表可用來測電壓和電流，布置在裝置的左邊，為方便使用，其電壓和電流輸入端單獨設置。

左邊中部為LED顯示器，具有較大的顯示尺寸，以增大可視距離。

數字表測量選擇開關位于左下方，根據測量需要可選擇不同測試項目和不同量程。

面板上個別字符說明：Uk— 開路電壓   Uf— 峰值電壓
                          Ue— 中值電壓   Ud— 跌落電壓
                          Id— 短路電流

2、電阻器根據電阻串聯原理設計制造的，通過轉動十進盤式開關改變輸出電阻值。

電阻器由二個接線柱和八只開關組成，兩個接線柱之間的電阻值由各讀數盤的讀數相加而成。

四、使用方法

1、檢定絕緣電阻表的示值（基本）誤差應按圖2的方法接線，然后接通電子式絕緣電阻表的電源 啟動恒速器驅動器轉動指針式絕緣電阻表，

按檢定規程的方法和要求逐點檢定絕緣電阻表的示值誤差及傾斜影響的檢定。

2、檢定絕緣電阻表的開路電壓峰值電壓和短路電流的接線如圖3。將本裝置的“測量選擇”開關置相應位置即可開機測試。

3、檢定絕緣電阻表的中值（跌落）電壓的接線圖如圖4。參照附錄2、附錄3確定被檢表的中值電阻值，

將本裝置的標準電阻器調節到該阻值，“測量選擇”開關置于適合位置即可測試。

五、使用注意事項
1、儀器要有良好的接地線。
2、本裝置在使用時，環境應滿足前述的相關要求。
3、較長時間未使用本裝置時，在使用前應將各開關從0～10（9）來回轉動數次，使其接觸穩定可靠。
4、電阻器在使用時，應注意實際施加在電阻器上的電壓，不要超過主要承受電壓讀數盤的最高電壓，以免造成電阻超差或燒壞元件。
5、由于數字電壓表有較長的時間常數（約25S），故一次測量完畢后需停止恒速器轉動，或關閉電子絕緣表的電源，置“量程選擇”開關于“放電”位置，待高壓跌落到百伏以下時，再換量程或改變測量項目。
6、測量過程中，如電壓表出現一明一暗閃爍時，表示輸入電壓過高或量程錯，或開關位置放置不正確，需轉換至正確量程。
7、本產品峰值電壓測量時，采用零位補償法克服峰值取樣電路中整流器的正向壓降。故Uf檔沒有輸入信號也有一定大小的零位是正常現象。
特別提示：在檢定本裝置的標準數字表時，需注意一定要將標準源的信號退至零后才可轉動“量程選擇”開關，避免標準源意外損壞



六、附則
1、隨機供應的文件及附件：
（1）、裝箱單       一份
（2）、使用說明書   一份
（3）、產品合格證   一份
（4）、測試線       一付
（5）、電源線       一根
     2、在用戶遵守保管和使用規則下，從制造廠發貨日起12個月內，如因產品質量不良而不能正常工作時，本廠無償地為用戶修理。
     附錄1、

兆歐表型號	中值電阻值
ZC25—3（舊5050型）	10MΩ
ZC11D—8	2MΩ
ZC11—8	2MΩ
ZC25—4（舊1010型）	20MΩ
ZC11D—3	20MΩ
ZC11D—5	100MΩ
ZC11D—10	50MΩ
ZC11—10	50MΩ
ZC11—5	100MΩ
